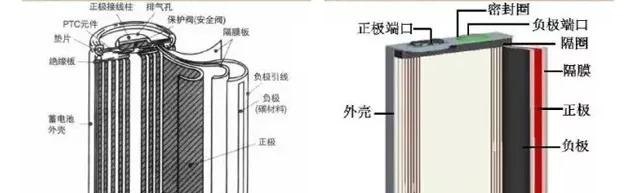

目前动力锂电池的电芯制造工艺主要有卷绕和叠片两种，对应的电池结构形式主要为圆柱、方形、软包三种。圆柱和方形电池主要采用卷绕工艺生产，软包电池则主要采用叠片工艺。圆柱主要以18650和26650为代表，方形与软包的区别在于外壳分别采用硬铝壳和铝塑膜两种，其中软包主要以叠片工艺为主，铝壳则以卷绕工艺为主。

锂电池制造过程中，中段工艺主要是完成电池的成型，工艺流程包括制片、极片卷绕、模切、电芯卷绕成型和叠片成型等。成型后需要进行X射线锂电池检测，主要是检查电池内部工艺是否存在缺陷。

卷绕和叠片生产对应的前道工序为极片的制片和模切。制片包括对分切后的极片/极耳焊接、极片除尘、贴保护胶纸、极耳包胶和收卷或定长裁断，其中极片极耳的焊接容易出现虚焊等焊接缺陷，需要用X射线检测装备对焊点进行检测，通过图像判断是否存在不良品。

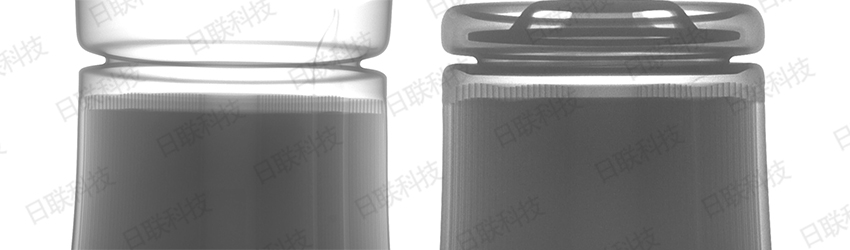

收卷极片用于后续的全自动卷绕，定长裁断极片用于后续的半自动卷绕；冲切极片是将分切后的极片卷绕冲切成型，用于后续的叠片工艺。电池进行绕卷工艺时卷绕对齐度十分重要，绕卷电池X射线检查机可以测对角或四角每一层负极超出正极长度，以及求出最大值、最小值、平均值，保障绕卷电池的工艺制造。
